脱硫渣浆泵适用于电厂、环保等行业，依据流量，扬程，介质等选用适合的泵型，脱硫渣浆泵的扬程计算是选择泵的重要依据，泵扬程由管网系统的安装和操作条件决定，计算前应首先绘制流程草图，平、立面布置图，计算出管线的长度、管径及管件型式和数量。

一般管网如下所示，

D——排出几何高度，m；

取值：高于泵入口中心线：为正；低于泵入口中心线：为负；

S——吸入几何高度，m；

取值：高于泵入口中心线：为负；低于泵入口中心线：为正；

Pd、Ps——容器内操作压力，m液柱（表压）；

取值：以表压正负为准

Hf1——直管阻力损失，m液柱；

Hf2——管件阻力损失，m液柱；

Hf3——进出口局部阻力损失，m液柱；

h ——泵的扬程，m液柱
h＝D+S+hf1+hf2+h3+Pd－Ps
h= D－S+hf1+hf2+hf3+Pd－Ps
h= D＋S+hf1+hf2+hf3+Pd－Ps

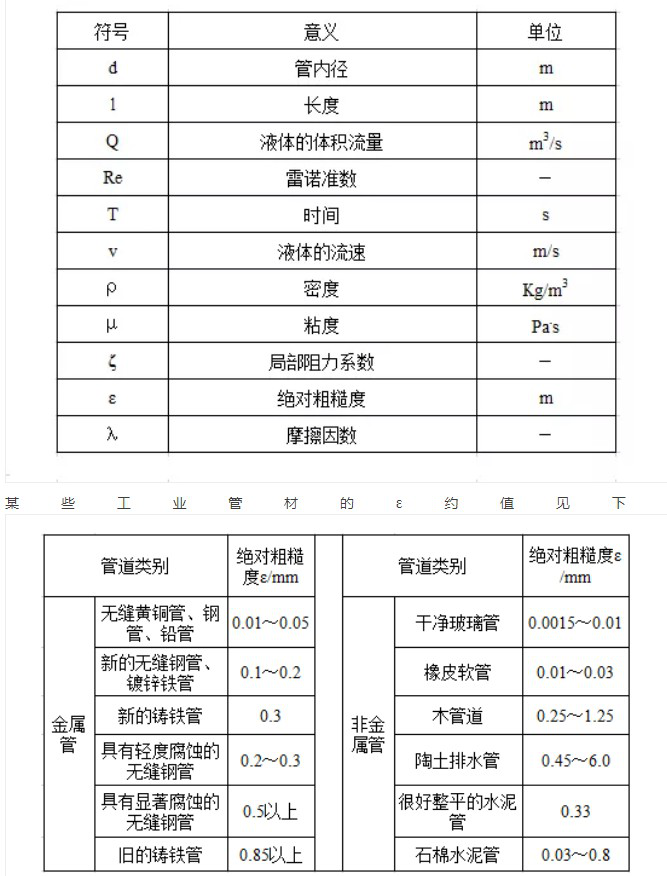

  计算式中各参数符号的意义某些工业管材的ε约值见下表 管网局部阻力计算 常用管件和阀件底局部阻力系数ζ
