渣浆泵说明:

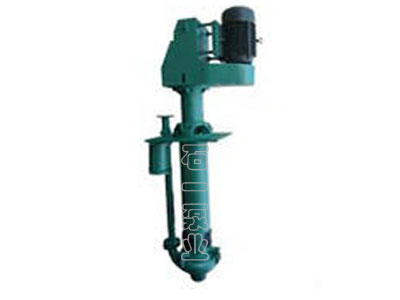

特点和用途:SPS液下渣浆泵为立式离心式渣浆泵,是我厂开发研制的新一代高效耐磨节能型立式渣浆泵,该系列采用国际上先进的固液两相流理论,按最小损失原则设计,其过流部件的几何形状符合介质的流动状态,减少了涡流和撞击待局部与沿程水力损失,从而减轻了过流部件的磨损,搞高了水力效率,降低了运行噪音和振动,该系列泵过流部件采用高硬质高铬合金材质,其材质具有高抗磨、抗腐蚀性、搞冲击性性能,从而使其寿命搞高。
该系列渣浆泵在水力设计、结构设计等方面有创新,过流部件采用了自行研制的抗磨蚀的高铬耐磨合金制造,具有效率高、节能、使用寿命长、重量轻、结构合理、运行可靠、振动小、噪音低、维修方便等显著特点。
适用范围:SPS系列液下渣浆泵广泛用于电力、冶金、煤炭、建材、化工等行业,主要是用来输送磨蚀性、粗颗粒、高浓度浆体,其固液混合物最大重量浓度:灰浆45%,矿浆60%,泵可浸入池内或坑内工作,不需要任何轴封或轴封水。
产品参数: |
型号
Pump Model
|
允许配带
最大功率
Allowable
Max.Power(kw)
|
清水性能
Clear Water Performance
|
|||||
流量
Capacity Q
|
扬程
Head H(m)
|
转速
Speed n
(r/min)
|
最高效率
Max.Eff.
(%)
|
叶轮直径
Impeller.Dia.(mm)
|
|||
m3/h | 1/s | ||||||
40PVY-SPS | 15 | 19.44-43.2 | 5.4-12 | 4.5-28.5 | 1000-2200 | 40 | 188 |
65QVY-SPS | 30 | 23.4-111 | 6.5-30.8 | 5-29.5 | 700-1500 | 50 | 280 |
100RVY-SPS | 75 | 54-289 | 15-80.3 | 5-35 | 500-1200 | 56 | 370 |
150SVY-SPS | 110 | 108-479.16 | 30-133.1 | 8.5-40 | 500-1000 | 52 | 450 |
200SVY-SPS | 110 | 189-891 | 152.5-247.5 | 6.5-37 | 400-850 | 64 | 520 |
250TVY-SPS | 200 | 261-1089 | 72.5-302.5 | 7.5-33.5 | 400-750 | 60 | 575 |
300TVY-SPS | 200 | 288-1267 | 80-352 | 6.5-33 | 350-700 | 50 | 610 |
![]() |

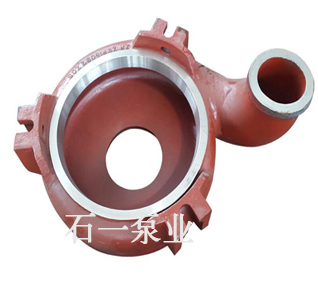

1、泵体(蜗壳) |

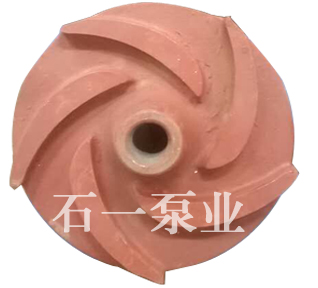

2、叶轮 | |
3、后护板 | |
4、支架 | |
5、左支承板 | |
6、轴承体 | |
7、电机支架 | |
8、出水管 | |
9、右支承板 |
什么叫扬程?用什么字母表示?用什么计量单位?和压力的换算及公式?
答:单位重量液体通过泵所获得的能量叫扬程。泵的扬程包括吸程在内,近似为泵出口和入口压力差。扬程用H表示,单位为米(m)。
泵的压力用P表示,单位为Mpa(兆帕),H=P/ρ.如P为1kg/cm2,则H=(lkg/ cm2)/(1000kg/ m3) H=(1kg/ cm2)/(1000公斤/m3)=(10000公
斤/m2)/1000公斤/m3=10m
1Mpa=10kg/c m2,H=(P2-P1)/ρ (P2=出口压力 P1=进口压力)
什么叫渣浆泵的效率?公式如何?
答:指渣浆泵的有效功率和轴功率之比。η=Pe/P
渣浆泵的功率通常指输入功率,即原动机传到泵轴上的功率,故又称轴功率,用P表示。
有效功率即:泵的扬程和质量流量及重力加速度的乘积。
Pe=ρg QH (W) 或Pe=γQH/1000 (KW)
ρ:渣浆泵输送液体的密度(kg/m3)
γ:渣浆泵输送液体的重度 γ=ρg (N/ m3)
g:重力加速度(m/s)
质量流量 Qm=ρQ (t/h 或 kg/s)
