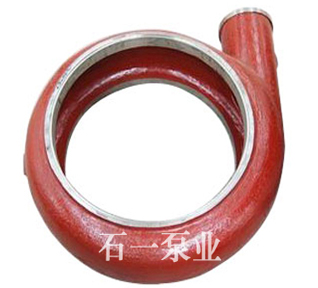

泡沫泵护套
|
渣浆泵说明: |

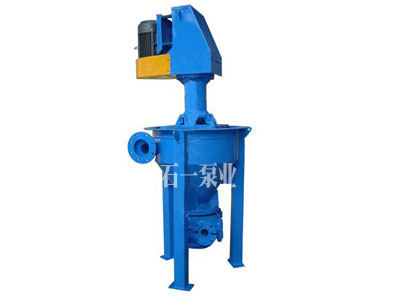

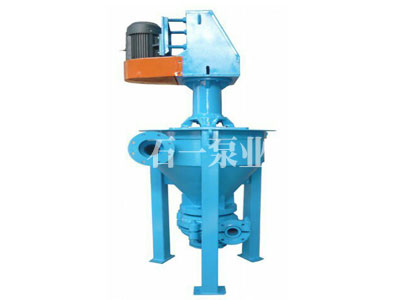

AF系列泡沫泵是我厂产品,广范用于冶金、矿山、煤炭、化工等部门。适用于输送含有泡沫的磨蚀性渣浆,该系列泵在工作时能有效的消除浆体中的泡沫。在来料不足的情况下仍能正常工作,适用于各种浮选工艺流程,是输送泡沫浆体的产品。
产品特点:
1、该型泵采用于SP型轴承组件,轴承体安装有电机座或电机架,即可采用直接传动或间接传动,可以方便地更换皮带轮,用来改变泵的转速,以满足工况变化。
2、料箱采用钢结构或不锈钢,钢衬橡胶等,设有切向进料口和溢流箱,溢流箱可以方便地把多余的来料再送回料池,切向进口可使物料地进入泵内并消除部分泡沫。
3、泵头结构为双泵壳结构,根据输送介质不同,过流部件可采用:金属,橡胶,或其它非金属材料。
传动型式:DC直联传动,BD立式皮带传动等型式。
产品参数: |
口径
2QVY-AFS
7.6-42.8
6-29.5
800-1800
45
15
100
50
3QVY-AFS
23-77.4
5-28
700-1500
55
18.5
150
75
4RVY-AFS
33-187.2
5-28
500-1050
55
37
150
100
6SVY-AFS
80-393
5-28
250-680
55
75
200
150
产品结构: |
![]() |
1、泵盖 |
2、护套 | |
3、 泵体 | |
4、螺旋前护板 | |
5、料箱 | |
6、溢流口 | |
7、轴承组件 | |
8、入料口 | |
9、叶轮 |
1 通过工况首先确定选择哪一款渣浆泵,这里所说的工况理解为应用行业等,例如:选矿,选煤,抽沙等。(这一步很重要,也是做选型的前提工作)
2 流量,扬程是选泵最基本的两个参数:
a:通过工况初步确定泵的大致情况,如哪个系列型号或者是否考虑材质等
b:确定泵的系列型号后,通过流量,扬程读性能曲线,从而确定泵的具体型号和大小。
c:读曲线,计算功率:泵的轴功率计算必须知道的参数包括流量,扬程,效率,渣浆比重;效率(η)由流量,扬程决定,通过读性能曲线来读出来;渣浆比重客户无法提供的只能通过经验值。一般在(1-2之间),技术计算时会给一个估算值计算功率。
d:计算轴功率 P=m*g*h/η 其导出式:P=ρ*Q*H/102η(实际计算中要注意安全系数使用)
e:电机功率,通过轴功率 取其最近且比轴功率大的电机功率为最终电机功率。
