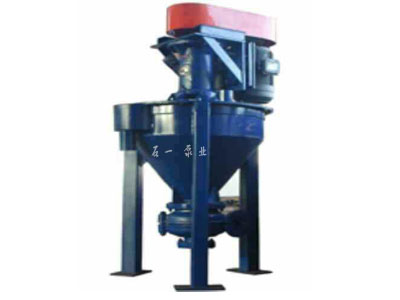

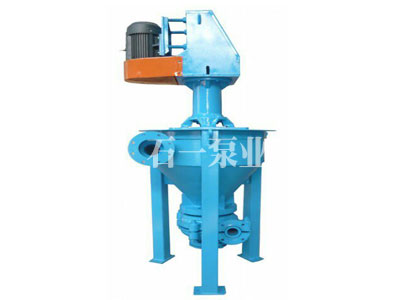

AFS型泡沫泵_泡沫泵厂家
材 质: 高铬合金耐磨材质。
型号意义:如2QV-AFS
2:出口直径为2英寸(50mm)
Q:托架形式
V:立式
AFS:泡沫泵

您也可以通过电话联系我们:

0311-86787616 17633232168

  • 产品详情
  • 其他信息


渣浆泵护板


渣浆泵蜗壳


渣浆泵料箱


渣浆泵叶轮

渣浆泵说明:


AF系列泡沫泵是我厂产品,广范用于冶金、矿山、煤炭、化工等部门。适用于输送含有泡沫的磨蚀性渣浆,该系列泵在工作时能有效的消除浆体中的泡沫。在来料不足的情况下仍能正常工作,适用于各种浮选工艺流程,是输送泡沫浆体的产品。

产品特点:

1、该型泵采用于SP型轴承组件,轴承体安装有电机座或电机架,即可采用直接传动或间接传动,可以方便地更换皮带轮,用来改变泵的转速,以满足工况变化。

2、料箱采用钢结构或不锈钢,钢衬橡胶等,设有切向进料口和溢流箱,溢流箱可以方便地把多余的来料再送回料池,切向进口可使物料地进入泵内并消除部分泡沫。

3、泵头结构为双泵壳结构,根据输送介质不同,过流部件可采用:金属,橡胶,或其它非金属材料。

传动型式:DC直联传动,BD立式皮带传动等型式。

产品参数:

型号
Pump Model
流量
Capacity
(m3/h)
扬程
Head
(m)
转速
Speed
(r/min)
效率
Eff.
(%)
配带功率
Installed with
power
口径
吸入
Inlet
(mm)
吐出
Outlet
(mm)
2QVY-AFS 7.6-42.8 6-29.5 800-1800 45 15 100 50
3QVY-AFS 23-77.4 5-28 700-1500 55 18.5 150 75
4RVY-AFS 33-187.2 5-28 500-1050 55 37 150 100
6SVY-AFS 80-393 5-28 250-680 55 75 200 150

产品结构:

1、泵盖
2、护套
3、 泵体
4、螺旋前护板
5、料箱
6、溢流口
7、轴承组件
8、入料口
9、叶轮

纵观渣浆泵技术的发展,许多是采用了复合技术的结果:

1)离心叶轮和旋涡叶轮的结合,成为离心旋涡自吸泵。

2)射流喷头和离心泵结合,成为离心射流自吸泵。

3)水泵叶轮和水轮机转轮的结合,成为水轮泵。

开展这方面的研究工作

4)离心泵和活塞隔膜泵结合,构成一种强力自吸泵。

5)诱导轮和离心轮结合,提高了泵的抗汽蚀性能。

6)双吸叶轮和单吸叶轮结合,能解决汽蚀和轴向力平衡问题。

7)长短叶片结合使用,解决叶轮进口堵塞和出口扩散问题。

8)短叶片向长叶片背面偏署,可防止轴向旋涡和出口流动分离。

9)下装低扬程叶轮提液,上装高扬程叶轮加压的长轴液下泵(双轮液下泵),解决长轴液下泵制造困难,运行不可靠问题。

10)把机械密封的动、静环装在末级叶轮的后密封环处,成为轴向力平衡装置,利用叶轮前、后的压差创平衡轴向力,如能解决动、静环的磨损问题,经济效益十分显著。

11)把平衡盘工作原理移置到叶轮后盖板处,由于形成径向、轴向两个间隙,可以像平衡盘一样自动平衡轴向力。当轴向力大时,叶轮向进口方向移动,轴向间隙增大,叶轮后面的压力降低,叶轮向后移动。反之亦然。

12)糊状填料密封,这种密封美国赤士顿公司首先使用,并在我国销售,它是由石墨、纤维、四氟乙烯、硅胶等组成的糊状物,在使用过程中,可以用注射注入(补充)。据说在有些情况下使用,效果不错。尽管目前还不能在所有的泵上使用,但是这种思路十分可贵,有希望成为密封技术的一项突破。

13)渣浆泵叶轮采用扭曲叶片,可能会因为符合流动状态而减轻磨损,并能提高效率。
