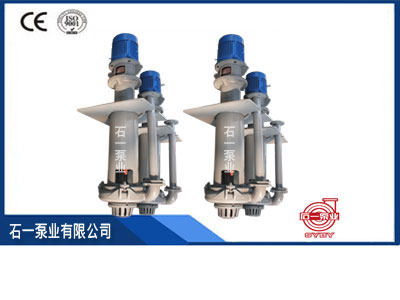

渣浆泵说明:

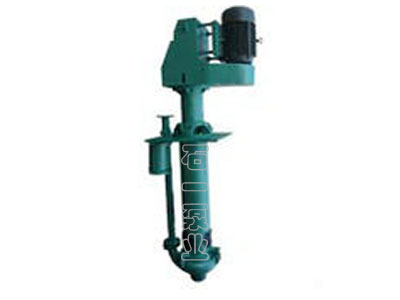

特点和用途:SPS液下渣浆泵为立式离心式渣浆泵,该系列采用固液两相流理论,按小损失原则设计,其过流部件的几何形状符合介质的流动状态,减少了涡流和撞击待局部与沿程水力损失,从而减轻了过流部件的磨损,搞高了水力效率,降低了运行噪音和振动,该系列泵过流部件采用高硬质高铬合金材质,其材质具有高抗磨、抗腐蚀性、搞冲击性性能,从而使其寿命搞高。
该系列渣浆泵在水力设计、结构设计等方面,过流部件采用了抗磨蚀的高铬耐磨合金制造,具有使用寿命长、重量轻、结构合理、运行可靠、振动小、噪音低、维修方便等。
适用范围:SPS系列液下渣浆泵广泛用于电力、冶金、煤炭、建材、化工等行业,主要是用来输送磨蚀性、粗颗粒、高浓度浆体,其固液混合物最大重量浓度:灰浆45%,矿浆60%,泵可浸入池内或坑内工作,不需要任何轴封或轴封水。
产品参数: |
型号
Pump Model
|
允许配带
最大功率
Allowable
Max.Power(kw)
|
清水性能
Clear Water Performance
|
|||||
流量
Capacity Q
|
扬程
Head H(m)
|
转速
Speed n
(r/min)
|
最高效率
Max.Eff.
(%)
|
叶轮直径
Impeller.Dia.(mm)
|
|||
m3/h | 1/s | ||||||
40PVY-SPS | 15 | 19.44-43.2 | 5.4-12 | 4.5-28.5 | 1000-2200 | 40 | 188 |
65QVY-SPS | 30 | 23.4-111 | 6.5-30.8 | 5-29.5 | 700-1500 | 50 | 280 |
100RVY-SPS | 75 | 54-289 | 15-80.3 | 5-35 | 500-1200 | 56 | 370 |
150SVY-SPS | 110 | 108-479.16 | 30-133.1 | 8.5-40 | 500-1000 | 52 | 450 |
200SVY-SPS | 110 | 189-891 | 152.5-247.5 | 6.5-37 | 400-850 | 64 | 520 |
250TVY-SPS | 200 | 261-1089 | 72.5-302.5 | 7.5-33.5 | 400-750 | 60 | 575 |
300TVY-SPS | 200 | 288-1267 | 80-352 | 6.5-33 | 350-700 | 50 | 610 |
![]() |

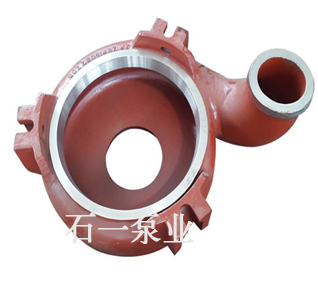

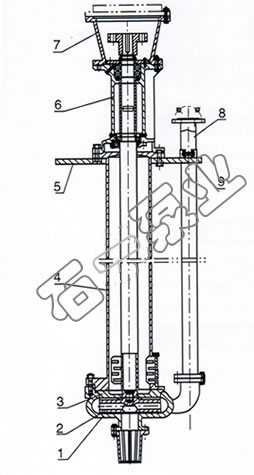

1、泵体(蜗壳) |

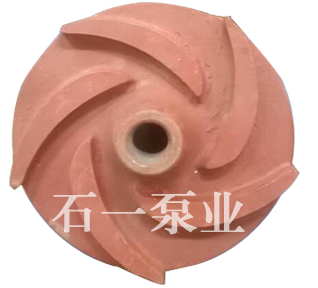

2、叶轮 | |
3、后护板 | |
4、支架 | |
5、左支承板 | |
6、轴承体 | |
7、电机支架 | |
8、出水管 | |
9、右支承板 |
渣浆泵的基本构成:电机、联轴器、泵头(体)及机座(卧式)。
渣浆泵的主要参数有:流量, 用Q表示,单位是M3/H ,L/S。扬程,用H表示,单位是M。
对渣浆泵,必需汽蚀余量(M)参数非常重要,特别是用于吸上式供水设备时。
对渣浆泵,额定电流参数(A)非常重要,特别是用于变频供水设备时。
电机 的主要参数:电机功率(KW),转速(r/min),额定电压(V),额定电流(A)。
联轴器 泵头(体_) 卧式机座
什么叫流量?用什么字母表示?用几种计量单位?如何换算?如何换算成重量及公式?
答:单位时间内泵排出液体的体积叫流量,流量用Q表示,计量单位:立方米/小时(m3/h),升/秒(l/s), L/s=3.6 m3/h=0.06
m3/min=60L/min
G=Qρ G为重量 ρ为液体比重
例:某台泵流量50 m3/h,求抽水时每小时重量?水的比重ρ为1000公斤/立方米。
解:G=Qρ=50×1000(m3/h·kg/ m3)=50000kg / h=50t/h
