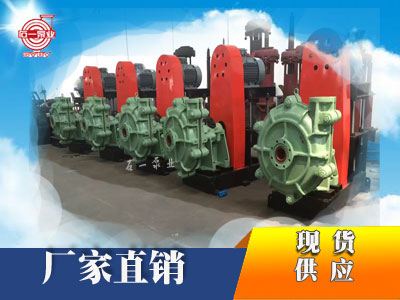

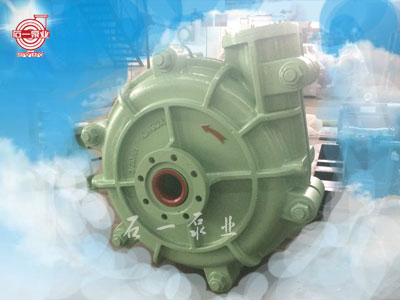

HHs：高扬程渣浆泵
您也可以通过电话联系我们:
0311-86787616
15128170176
渣浆泵结构：HH型高扬程渣浆泵为悬臂、卧式双壳轴向吸入离心式渣浆泵。泵的吐出口位置可根据需要按45℃间隔，旋转八个不同的角度安装使用。
渣浆泵说明：
| 渣浆泵性能参数表： |
| 型号 Pump Model |
允许配带
最大功率
Allowable
Max.Power(kw)
|
清水性能
Clear Water Performance
|
||||||
|
流量
Capacity Q
|
扬程 Head H(m) |
转速
Speed n
(r/min)
|
最高效率
Max.Eff.
(%)
|
汽蚀余量
NPSH
(m)
|
叶轮直径
Impeller.Dia.(mm)
|
|||
| m3/h | 1/s | |||||||
| 25TCY-HHS | 30 | 16.2-34.2 | 4.5-9.5 | 25-92 | 1400-2200 | 20 | 2-5.5 | 330 |
| 50TDY-HHS | 60 | 68.4-136.8 | 19-38 | 25-87 | 850-1400 | 47 | 3-7.5 | 457 |
| 75TEY-HHS | 120 | 126-252 | 35-70 | 12-97 | 600-1400 | 50 | 2-5 | 508 |
| 100TFY-HHS | 260 | 324-720 | 90-200 | 30-118 | 600-1000 | 64 | 3-8 | 711 |
| 150TSY-HHS | 560 | 468-1008 | 130-280 | 20-94 | 500-1000 | 65 | 4-12 | 711 |

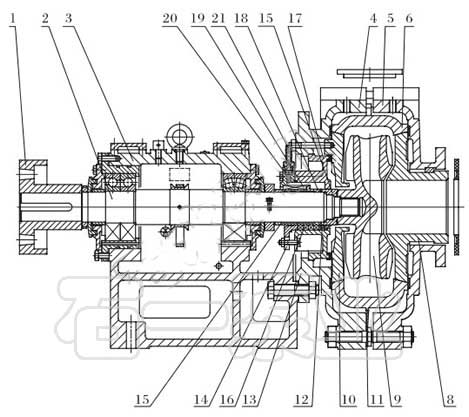

产品结构 电话：0311-86787616
 |
1、联轴器 |
| 2、轴 | |
| 3、轴承组件 | |
| 4、泵体 | |
| 5、泵盖 | |

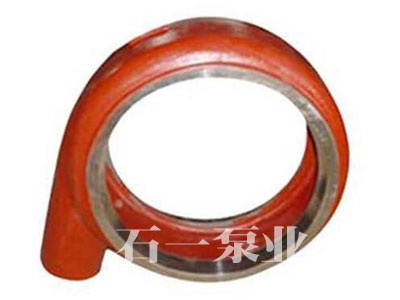

| 6、护套 | |
| 7、护套密封垫 | |

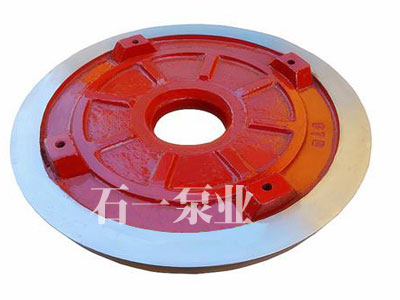

| 8、前护板 | |

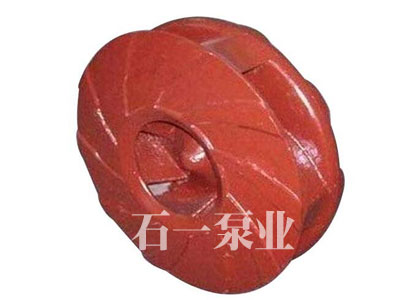

| 9、叶轮 | |

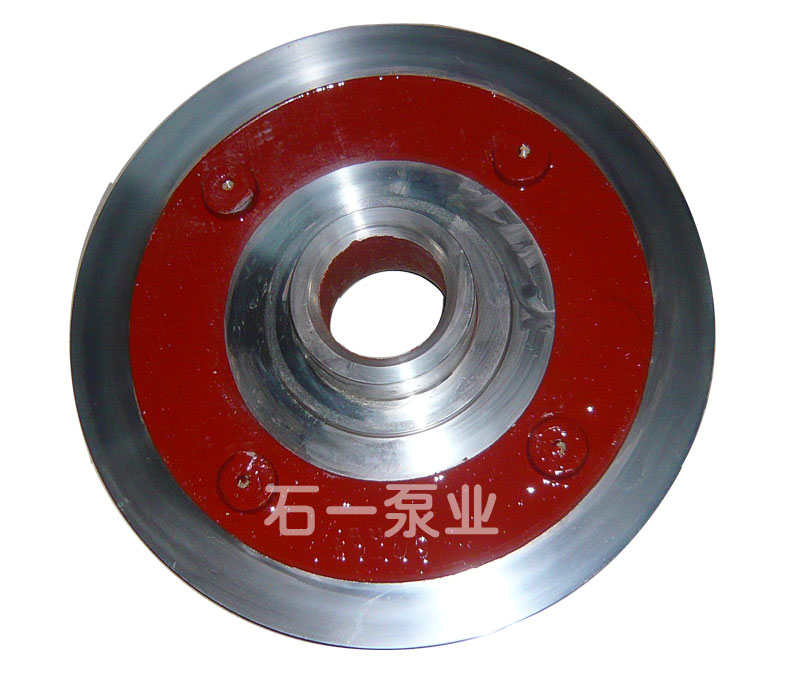

| 10、后护板 | |
| 11、泵体螺栓 | |
| 12、水封环 | |
| 13、填料箱 | |
| 14、对开填料压盖 | |
| 15、轴套 | |
| 16、填料 | |
| 17、副叶轮 | |
| 18、减压盖 | |
| 19、密封垫 | |
| 20、水封接头 |
渣浆泵如为串联泵，那么也是按照上述相同方法开启，只是在开启一级泵以后再开末级泵的出口阀，大小为一级泵电机电流为额定电流的1/4，完成后相机开启二级泵等直至末级泵，最后将末级泵的出口阀完全打开，速度以一级泵不震动、电机不超额定电流为准。
