渣浆泵说明: |

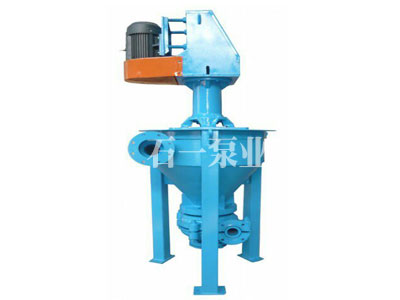

AF系列泡沫泵是我厂产品,广范用于冶金、矿山、煤炭、化工等部门。适用于输送含有泡沫的磨蚀性渣浆,该系列泵在工作时能有效的消除浆体中的泡沫。在来料不足的情况下仍能正常工作,适用于各种浮选工艺流程,是输送泡沫浆体的产品。
产品特点:
1、该型泵采用于SP型轴承组件,轴承体安装有电机座或电机架,即可采用直接传动或间接传动,可以方便地更换皮带轮,用来改变泵的转速,以满足工况变化。
2、料箱采用钢结构或不锈钢,钢衬橡胶等,设有切向进料口和溢流箱,溢流箱可以方便地把多余的来料再送回料池,切向进口可使物料进入泵内并消除部分泡沫。
3、泵头结构为双泵壳结构,根据输送介质不同,过流部件可采用:金属,橡胶,或其它非金属材料。
传动型式:DC直联传动,BD立式皮带传动等型式。
产品参数: |
口径
2QVY-AFS
7.6-42.8
6-29.5
800-1800
45
15
100
50
3QVY-AFS
23-77.4
5-28
700-1500
55
18.5
150
75
4RVY-AFS
33-187.2
5-28
500-1050
55
37
150
100
6SVY-AFS
80-393
5-28
250-680
55
75
200
150
产品结构: |
![]() |
1、泵盖 |
2、护套 | |
3、 泵体 | |
4、螺旋前护板 | |
5、料箱 | |
6、溢流口 | |
7、轴承组件 | |
8、入料口 | |
9、叶轮 |
详细参数:工况流量扬程渣浆比重固体比重浓度 Ph值 温度 D50,D80,管路(管道,弯头,阀门,渐(缩,扩管),粘度等仍然是按照一的基本过程,只不过在这种详细参数中,一般都是投标的项目,或者客户端非常专业,才能提供如此多的详细参数。一般情况下能提供到二的参数已经算是详细。一些大的项目,大的投标会有专门的设计单位或者部门为客户提供一个详细的数据,所以才可能会提供三这样的详细程度。这个详细参数其实主要是增加了管路方面参数,而管路方面是计算(动态扬程)的参数,一般好多客户无法提供详细管路情况,或者管路简单,所以都忽略不计了,直接提供个扬程而已,我们就不用算了,但是一旦提供详细的管路,我们就需要自己计算动态扬程,具体计算动扬程也是相对比较复杂,但是都有现成公式套用。
