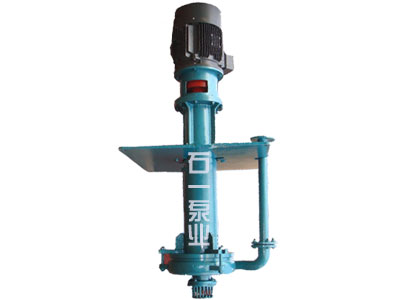

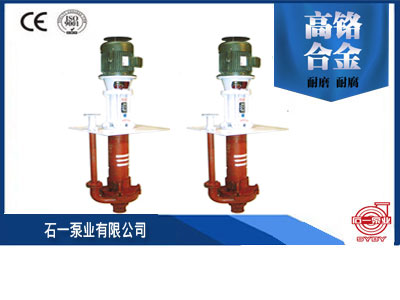

ZJL型立式渣浆泵_液下渣浆泵
材 质: 高铬合金耐磨材质。
型号意义:如80ZJL-I-A36J
80:出口直径为80mm
ZJL:立式渣浆泵
I:单级渣浆泵,二级泵标注II
A:叶轮叶片数。A为5片,B为4片,C为3片,F为6片
36:叶轮直径36cm
J:带铰刀

您也可以通过电话联系我们:

0311-86787616 17633232168

  • 产品详情
  • 其他信息

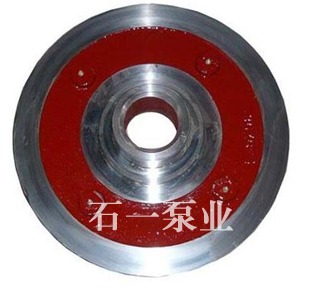

护板

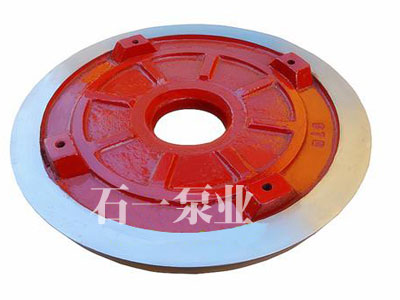

渣浆泵护板

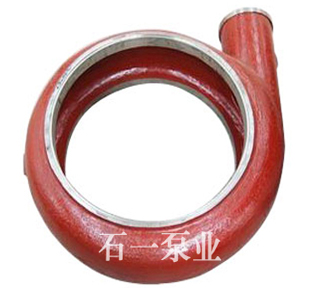

渣浆泵蜗壳

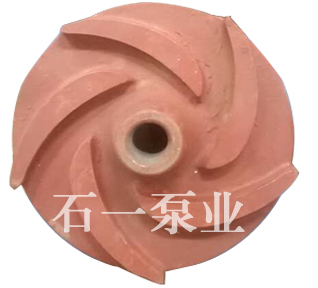

渣浆泵叶轮

渣浆泵护板
渣浆泵说明

特点和用途:ZJL系列渣浆泵是我公司立式渣浆泵,该系列采用固液两相流理论,按小损失原则设计,其过流部件的几何形状符合介质的流动状态,减少了涡流和撞击待局部与沿程水力损失,从而减轻了过流部件的磨损,提高了水力效率,降低了运行噪音和振动,该系列泵过流部件采用高硬质高铬合金材质,其材质具有高抗磨、抗腐蚀性、提高冲击性性能,从而使其寿命搞高。
该系列渣浆泵在水力设计、结构设计等方面,过流部件采用了抗磨蚀的高铬耐磨合金制造,具有使用寿命长、重量轻、结构合理、运行可靠、振动小、噪音低、维修方便等。
适用范围:ZJL系列立式渣浆泵广泛用于电力、冶金、煤炭、建材、化工等行业,主要是用来输送含有固体颗粒的磨蚀性浆体,其固液混合物最大重量浓度:灰浆45%,矿浆60%,泵可浸入池内或坑内工作,不需要任何轴封或轴封水。

产品参数:


型号 Pump Model 允许配带
最大功率
Allowable
Max.Power(kw)
清水性能
Clear Water Performance
间断通过最
大粒径
Particle Max.
Size Handled
Occasional
泵重
Pump
Weight
(kg)
流量
Capacity Q
扬程 Head H(m) 转速
Speed n
(r/min)
最高效率
Max.Eff.
(%)
汽蚀余量
NPSH
(m)
m3/h
40ZJL-BY21 4 4.6-25.9 3.3-17 700-1440 44.6 / 10 210
40ZJL-BY25 4 4.9-22.9 4.0-21.5 700-1440 37.6 / 8 225
50ZJL-AY20 4 8-38 1.4-10.7 700-1470 38.6 / 10 240
60ZJL-AY30 18.5 19-98 5.9-34.7 700-1470 53.7 / 8 440
80ZJL-AY36 45 50-201 7.3-45.5 700-1480 58.2 / 10 650
100ZJL-AY34 45 74-293 5.5-36.8 700-1480 65.1 / 10 630
150ZJL-AY35 37 99-364 3.0-17.9 490-980 69 / 15 800

产品结构:                                                          0311-86787616




1)无堵塞泵设计方法,基本达到实用程度,设计方法主要包括:沿流道中线断面变化规律设计双流道叶轮;方格网保角变换方法设计螺旋离心式叶轮;根据叶轮外径、蜗室最大外径和喉部面积三要素设计旋流式叶轮。

2)低比转速泵理论和设计的研究广泛而深入无过载设计方法得到推广应用,采用长短叶片和短叶片偏置取得良好效果。
