渣浆泵说明: |

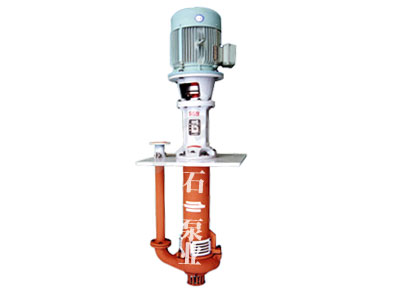

特点和用途:TLL系列立式脱硫泵为轴向吸入、单级单吸、离心式结构,该系列脱硫泵在结构设计及所用材质方面好。该系列泵具有抗腐耐磨、振动小、噪声低、运行可靠、使用寿命长等特点。可广泛用于火力发电,炼铝,炼油等行业脱硫系统中输送石灰石浆液或石膏浆液。其允许输送的最大浆体重量浓度Cw为60%,氧离子最高含量为60000ppm,PH值为2.5-13,浆液温度≤65℃。
结构特点:1、采用单泵壳结构,过流件采用抗腐耐磨的铬镍合金制作;2、标准结构分为两种:一种是一段轴普通结构,一种是两段轴加长结构;3、泵轴封采用无冲洗水型机械密封,可防止泵液泄露,以免损坏轴承。
产品参数: |
型号 | 配带最大功率P(KW) | 流量Q(m³/h) | 扬程H(m) | 转速n(r/min) | 最高效率η% | 汽蚀余量NPSH(m) |
最大粒径(mm) |
重量(kg) |
150TLL-35 | 30 | 99-364 | 3-17.9 | 490-980 | 69 |
/ |
15 | 800 |
100TLL-34 | 45 | 74-293 | 5.5-37 | 700-1480 | 65.8 |
/ |
14 | 630 |
80TLL-45 | 110 | 59-286 | 12.5-81.6 | 700-1480 | 58.2 |
/ |
12 | 650 |
80TLL-36 | 45 | 50-201 | 7.3-45.5 | 700-1470 | 53.7 |
/ |
8 | 440 |
65TLL-30 | 18.5 | 18-98 | 5.9-34.7 | 700-1470 | 34.1 |
/ |
9 | 540 |
50TLL-40B | 30 | 16-65 | 8.6-58.3 | 700-1470 | 48.1 |
/ |
15 | 500 |
50TLL-35 | 22 | 19-86 | 7.3-47 | 700-1440 | 38.6 |
/ |
10 | 240 |
50TLL-20 | 4 | 8-38 | 1.4-10.7 | 1440-2950 | 33.8 |
/ |
22 | 570 |
40TLL-35 | 18.5 | 9.4-47.6 | 8.1-48 | 700-1470 | 38.7 |
/ |
7 | 500 |
40TLL-B25 | 5.5 | 4.9-22.9 | 4-21.5 | 400-1440 | 37.6 |
/ |
8 | 225 |
40TLL-A21 | 4 | 4.6-25.9 | 3.3-17 | 700-1440 | 44.6 |
/ |
10 | 210 |
25TLL-15 | 5.5 | 4.3-19.3 | 3.9-30.8 | 1390-2900 | 29.8 | 8 | 176 |

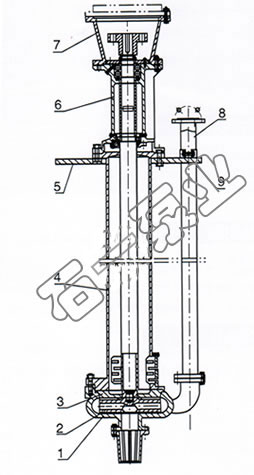

产品结构: |
![]() |
1、泵体(蜗壳) |
2、叶轮 | |
3、后护板 | |
4、支架 | |
5、左支承板 | |
6、轴承体 | |
7、电机支架 | |
8、出水管 | |
9、右支承板 |
