渣浆泵说明:

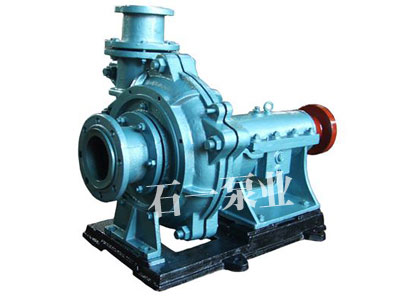

衬胶泵特点:PNJ、PNJB、PNJF型泵系单级单吸离心式衬胶泵,可输送各类不含有尖角的固体颗粒的矿浆。输送矿浆最大浓度不超过65%(重量计),温度不得超过60℃。两种泵结构型式相同,但材质不同,PNJF型泵专用于输送有腐蚀性矿浆。

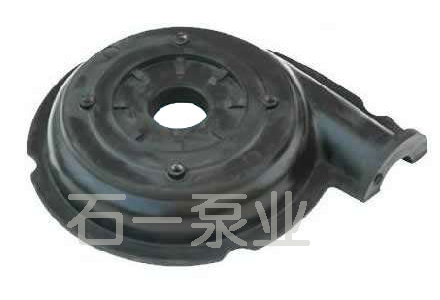

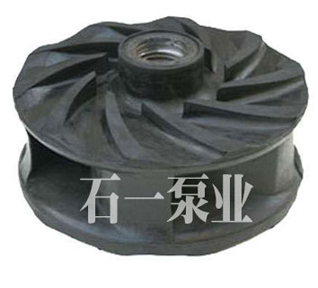

衬胶泵材质:根据用途不同,PNJ、PNJB、PNJF型泵的泵轴分别用优质碳素钢、镍铬钢制成,护套分别为耐磨橡胶、耐磨耐酸橡胶与钢板合制而成,叶轮为铸钢制骨架(25PN、25PNJF型泵为铸铁制骨架)分别外衬耐磨橡胶、耐磨耐酸、橡胶制成。
密 封 形式:PNJ、PNJF型泵有填料和付叶轮两种不同的密封结构(25PNJ、25PNJF型泵只有付叶轮密封结构)。密封结构一般按填料密封供货。若选用付叶轮密封,订货时必须说明。泵用付叶轮密封时,进口灌注高度不超过5米水柱(25PNJ、25PNJF型泵不超过1.5米水柱)。
2PNJB、2PNJFB的排出口可按45°间隔旋转不同方向。4PNJFB的排出口在270°范围内可按45°间隔旋转不同方向。6PNJB、6PNJFB的排出口在270°范围内可按30°间隔旋转不同方向。25PNJ、25PNJF的排出口可按90°间隔旋转不同方向,在没有特殊说明的情况下,供货一律为垂直向上出口。泵的旋转方向,从传动方向看为逆时针旋转。
产品参数: |
型号 |
允许配带 |
清水性能 |
|||||
流量 |
扬程Head H(m) |
转速 |
最高效率 |
汽蚀余量 |
重量 |
||
25PNJ |
Y100L2-4 3KWB |
12 |
14 |
1480 |
38 |
1.2 |
127 |
15 |
13 |
40 |
1.3 |
||||
18 |
22 |
40 |
1.4 |
||||
2PNJB |
Y160M-4 11KW |
27 |
21 |
1480 |
33 |
1.32 |
400 |
40 |
19 |
39 |
1.32 |
||||
50 |
17 |
40 |
1.32 |
||||
2PNJB |
Y180M-4 18.5KW |
27 |
40 |
1480 |
33 |
1.35 |
400 |
40 |
38 |
39 |
1.35 |
||||
50 |
36 |
40 |
1.35 |
||||
4PNJB |
Y200L-4 30KW |
80 |
30.5 |
1480 |
46 |
2.95 |
460 |
110 |
28.5 |
55 |
2.95 |
||||
136 |
28 |
61 |
2.95 |
||||
4PNJB |
Y250M-4 55KW |
95 |
43 |
1480 |
46 |
1.92 |
460 |
130 |
41 |
55 |
1.92 |
||||
160 |
40 |
61 |
1.92 |
||||
6PNJB |
Y3155-6 75KW |
250 |
38 |
980 |
58 |
2.59 |
1070 |
300 |
37 |
60 |
2.59 |
||||
400 |
33 |
62 |
2.59 |
