渣浆泵厂家讲述双吸泵的概况-石一

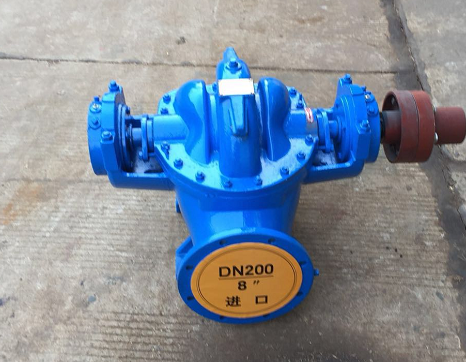

双吸泵

双吸清水离心泵的吸入口与吐出口均在水泵轴心线下方,
水平方向与轴线成垂直位置、泵壳中开,检修时无需拆卸进水,
排出管路及电动机(或其他原动机)从联轴器向泵的方向看去,水泵均为逆时

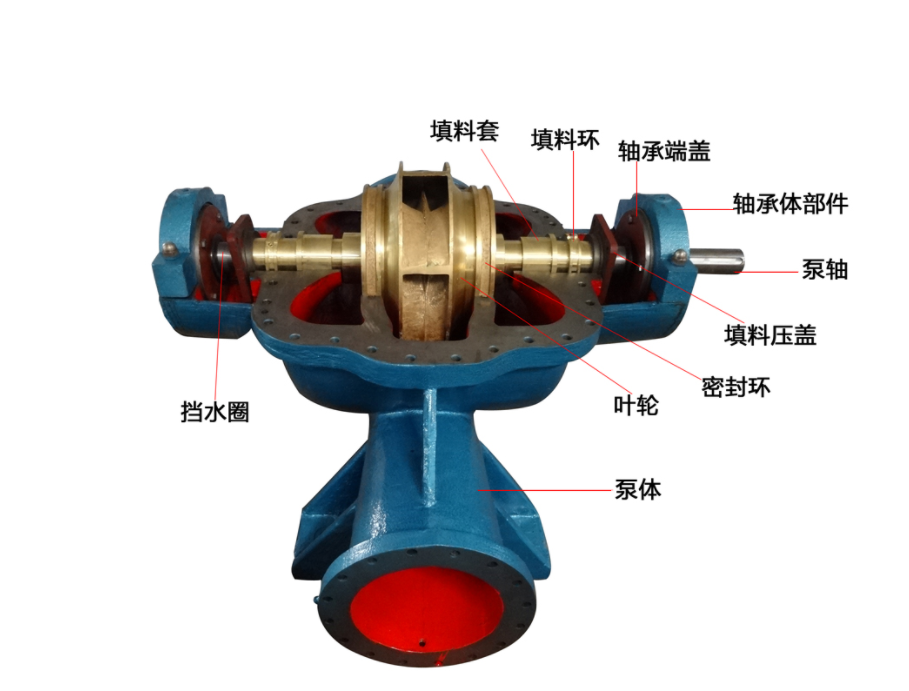

针方向旋转。旋转方向可以根据客户要求进行更改。石一泵业双吸泵的主要零件有:泵体、泵盖、叶轮、
轴、双吸密封环、轴套、轴承等。除轴的材料为优质碳素钢外,其余多为铸铁制成。泵体与泵盖构成叶
轮的工作室,在进出水法兰上制有安装真空表和压力表的管螺孔,进出水法兰的下部有用于放水的管螺孔。
叶轮经过静平衡校验,用轴套和两侧的轴套螺母固定,其轴向位置可以通过轴套螺母进行调整,叶轮的轴
向力利用其叶片的对称布置达到平衡,可能还有一些剩馀轴向力则同轴端的轴承承受。泵轴由两个单列向
心球轴承支承,轴承装在泵体两端的轴承体内,用黄油润滑,双吸密封环用以减少水泵压水室的水漏回吸
水室。水泵通过联轴器由电动机直接传动.轴封为软填料密封,为了冷却润滑密封腔和防止空气漏入泵内,
在填料之间有水封环,水泵工作时少量高压水通过水封管流入填料腔起水封作用。

结构特点
结构紧凑:外形美观,稳定性好,便于安装。
运行平稳:优化设计的双吸叶轮使轴向力减小到最低限度,且有优异水力性能的叶型,并经精密铸造,
泵壳内表面及叶轮表面极其光滑具有显著的抗汽蚀性能和高效率。
轴封:选用BURGMANN机械密封或填料密封。能保证8000小时运行无泄漏。轴承:选用SKF及NSK轴承保证运行
平稳,噪音低,使用寿命长。
安装形式:装配时不需调整,可根据现场使用条件。分立式或卧式安装。
