石家庄水泵厂800X-TL型浆液循环泵检修规程 -石一泵业

1.厂家：石家庄水泵厂 石一泵业

2.型号：800X-TL

3.技术参数：

吸收塔再循环泵分为泵头部分、轴封部分和托架部分；泵为后拆结构，泵的出口方向垂直向上，从驱动端看泵为顺时针方向旋转。

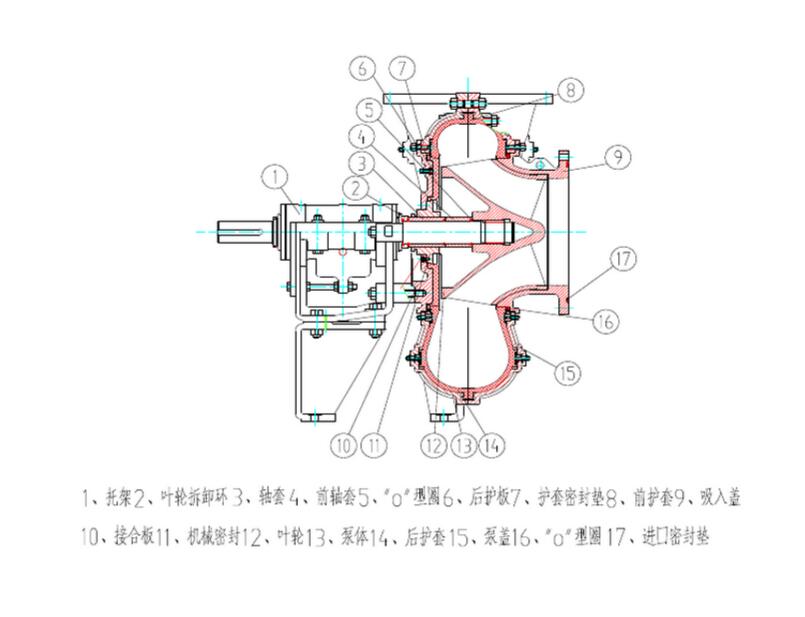

浆液循环泵泵头部分主要由泵体(13)、泵盖(14)、后护板（6）、叶轮（12）、接合板（10）、前护套（8）、后护套（14）、吸入盖（9）及机械密封（11）、叶轮拆卸环（2）等零部件组成。其中：泵体（13）、泵盖（14）和接合板（10）采用球墨铸铁材料；叶轮（12）、吸入盖（9）为抗腐、耐磨的A49材质，适于输送含高浓度氯离子介质；前护套（8）、后护套（14）、后护板（6）均为天然橡胶；的作用可使叶轮轻易拆下；各密封垫（4、7、16、17）均由乙丙胶制成。

稀油润滑托架从结构形式上看为轴承体和托架体分开式结构。从调整方式上看为轴承体和轴相对托架体滑动的调整方式。 泵端轴承（10）采用双列圆锥滚子轴承，驱动端轴承（4）采用两盘圆柱滚子轴承; 两侧轴承热装在轴（14）上。采用了油浴润滑方式，迷宫套（12）、端盖（4、11）均有迷宫槽，且端盖上的迷宫槽带有回油槽，防止漏油。轴承体（1）的油室两侧对称布置有两个油标（9）、油尺（13）。轴承体（1）设置两个铂热电阻（19），用于监测轴承的运行温度，铂热电阻型号：WZPK-323 联接螺纹为M16x1.4  L=200。
