石家庄水泵厂渣浆泵配件泵体的制作流程一


石家庄水泵厂渣浆泵配件泵体的制作流程一

渣浆泵泵体加工工艺:

  渣浆泵 泵体加工工艺重点是保证装配基准孔面与压水室流道的正确位置。泵体加工的设备主要为车床、立车、镗床等,其中卧式车床适合小泵体的加工,生产效率虽高,但不便找正加工面与流道的相对位置,常造成装配基准孔与流道中心面不垂直及相对位置不准确。所以大泵体多在立车和镗床上加工,工件装夹在工作台面上,可用垫铁校正流道位置,压紧方便;并且镗床工作台可旋转,能在一次装夹中加工多个侧面。如管道离心泵泵体使用镗床的工艺路线为:

 1)、以底脚面垫准找正流道后夹紧,分别车进出口法兰,保证了法兰平行且与流道中心重合;

 2)以进水口法兰立于工作台上找正流道后压紧,车准叶轮装配端各孔面;然后工作台旋转180度后锁紧车好底脚面,保证了装配孔面与流道的位置精度;

 3)、按图样完成其它工序。

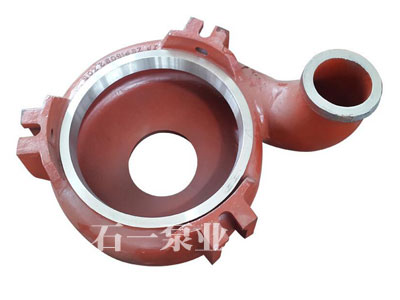

渣浆泵泵体
