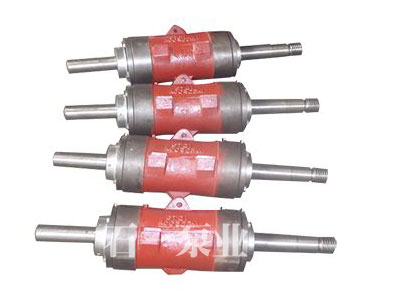

渣浆泵轴承组件装配
装配时预热轴承内圈，温度不允许超过120℃，轴承内圈必须靠紧轴肩或黄油挡圈。对于双列圆锥滚子轴承，其内圈、外圈、定位套等是成套组件，不允许与同类轴承的相应零件互换。
对于A、B、C、D、E、F、G型轴承组件，采用单列圆锥滚子轴承，装配时用调整轴承端盖处的垫来保证轴向间隔，轴向间隔值应符合下表：
|
托架型式 |
A |
B |
C |
D |
E |
F、G |
|
轴向间隔 mm |
0.05-0.15 |
0.1-0.2 |
0.15-0.25 |
0.18-0.28 |
0.4-0.6 |
0.5-0.6 |
对于R、S、ST、T、TU、U轴承组件，泵端采用的是双列圆锥滚子轴承，由于轴承本身已保证了轴向间隙、故不需调整轴向间隙。
轴承装配时注意加入适量的轴承润滑脂，轴承端盖处密封采用迷宫环和迷宫套，安装迷宫环时注意豁口在直径方向上相对布置。
轴承润滑脂建议采用锂基润滑脂2#或3#。装配时加润滑脂量可参照下表：单位 克
|
托架型式
润滑脂量 |
B |
C |
D |
E |
F |
G |
R.RS |
S.ST |
T.TU |
|
驱动端轴承 |
30 |
50 |
100 |
200 |
500 |
1150 |
200 |
500 |
1150 |
|
泵端轴承 |
30 |
50 |
100 |
200 |
500 |
1150 |
400 |
1000 |
2300 |
石家庄水泵厂渣浆泵轴承组件装配
