正确地计算水泵的最大允许安装高度，使泵站既能安全供水，又能节省土建造价，具有很重要的意义。

由式

可知：

                 式（2）

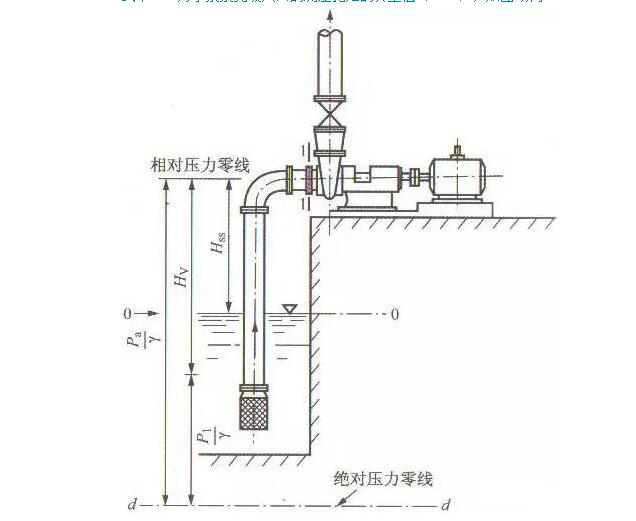

式中：Hv为水泵泵壳吸入口的测压孔处的真空值（mH2O），如图1所示。

故 式（3）

    水泵铭牌或样本中，对于各种水泵都给定了一个允许吸上真空高度Hs，此Hs即为式（3）中Hv的最大极限值。在实用中，水泵的Hv超过样本规定的Hs时，就意味着水泵将会遭受气蚀。

图3 14SA型离心泵Q-Hs曲线

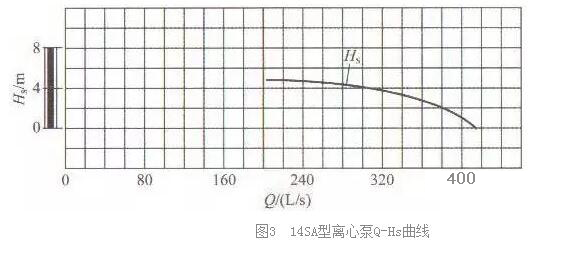

    水泵厂一般在样本中用Q-Hs曲线来表示该水泵的吸水性能。图2为14SA型离心泵的Q-Hs曲线，此曲线规定是在大气压为10.33mH2O，水温为20℃时，由专门的气蚀试验求得的。它是该水泵吸水性能的一条限度曲线。在使用时，要注意Hs只是个条件值，它与当地大气压（Pa）及抽升水的温度（t）有关，由式（3）可看出。因此，在工程上应用水泵样本中的Hs值时，必须考虑到：当地大气压越低，水泵的Hs值就将越小（大气压与当地海拔的关系，见表2所示）。其次，如抽升的水温（t）越高，水泵吸入口处所要求的绝对压力P1也就应该越大（水温与防止气穴现象的饱和蒸汽压力值关系，见表1）。水温越高，水泵的Hs值也将越小。

  如果水泵安装实际地点的气压是ha，不是10.33mH2O时（如在高原地区修建泵站），或水温是t而不是20℃时（如用来抽升热水时，其饱和蒸汽压力是hva，而不是20℃的0.24时），则对水泵厂所给定的Ha值，应做如下修正：

     H′s=Hs-（10.33-ha)-(hva-0.24)        式（4）

式中：H′s为修正后采用的允许吸上真空高度（m）；

      Hs为水泵厂给定的允许吸上真空高度（m）；

      ha为安装地点的大气压（即）（mH2O）；

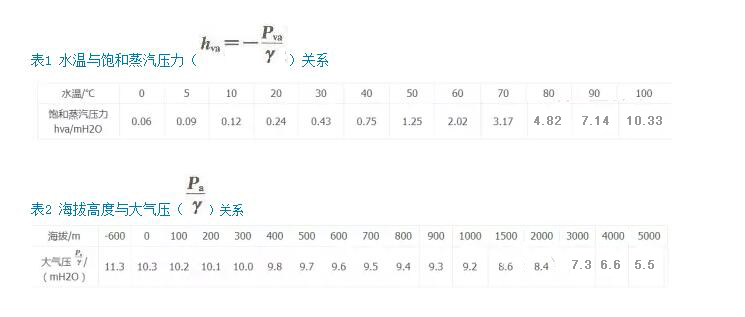

      hva为实际水温下的饱和蒸汽压力（见表1）。

例：12Sh-19A型离心泵，流量为220L/s时，在水泵样本的Q-Hs曲线中查得其允许吸上真空高度Hs=4.5m，泵进水口直径为300mm，吸水管从喇叭口到泵进口的水头损失为1.0m，当海拔为1000m，水温为40℃，试计算其最大安装高度Hss。

      解  由（式4）计算H′s，

      查表（1），水温为40℃时，hva=0.75m

      查表（2），当海拔为1000m时，ha=9.2m

      根据式（4），得H′s=4.5-（10.33-9.2）-（0.75-0.24）=2.86m

      由式（3）可得

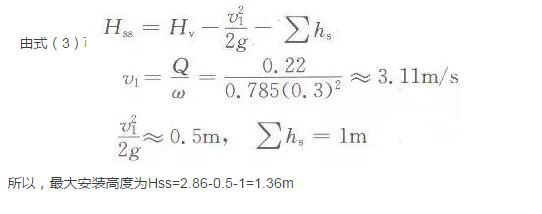

   所以，最大安装高度为Hss=2.86-0.5-1=1.36m

或者有时公式写成这样:

式中：

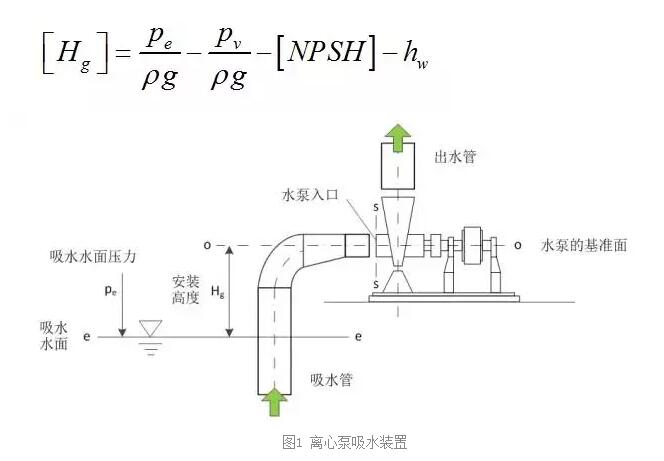

[Hg]—泵的允许几何安装高度，m；（计算结果供设计时利用，实际安装高度需低于允许安装高度）

pe—吸水水面压力，Pa；（为吸水水面的大气压，海拔越高大气压越低）

pv—饱和蒸汽压力，Pa；（与水温有关，水温越高，饱和蒸汽压力越高）

ρ—流体的密度，kg/m3；

g—重力加速度，9.81m/s2；

[NPSHr]—水泵的允许汽蚀余量，m；（与水泵性能有关，由水泵厂家提供）

hw—吸入管路中的水头损失，m。（与吸水管路设计有关，由设计人员确定）
