石一泵业HP 型渣浆泵泵头结构解析

在矿山选矿、火电脱硫、冶金尾矿输送领域，石一泵业HP 系列重型卧式离心渣浆泵应用广泛，二者均采用垂直中开双泵壳悬臂式泵头架构，外层承压壳体搭配内层可更换耐磨过流件，只是在流道宽度、承压等级、细节构造上各有侧重。泵头作为水力做功核心单元，结构设计直接决定扬程上限、耐磨寿命、介质通过粒径与长期运维成本，下文从整体架构、部件分工、两款机型差异、材质选型、运维要点逐层展开说明。

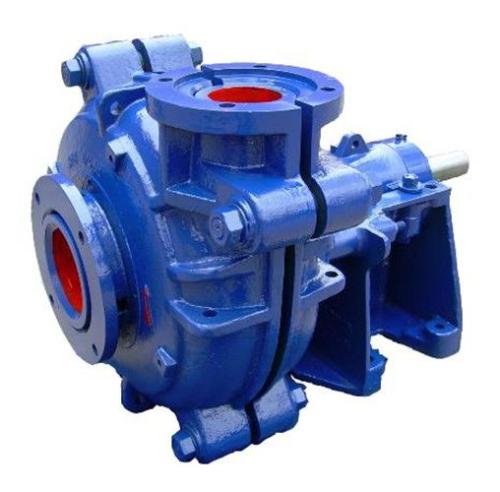

一、HP 泵头整体架构：双层双壳设计，采用外层承压壳体 + 内层耐磨内衬的双层结构，泵体、泵盖为垂直中分分体样式，高强度螺栓对角锁紧装配，外壳选用球墨铸铁或厚壁灰铸铁铸造，全程不直接直面浆体冲刷，仅承受腔内流体压力，壳体可长期重复使用；内层叶轮、护套、前护板、后护板为损耗件，磨损后单独更换即可，无需拆解外壳，大幅压缩停机检修时长。

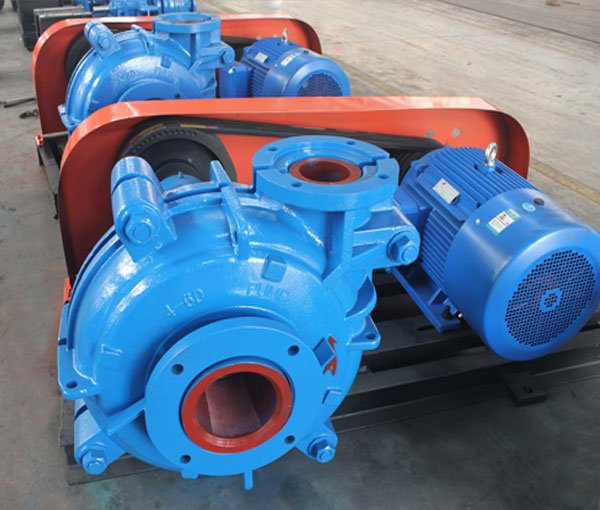

这种渣浆泵吐出口均可按 45° 间隔切换八个安装角度，灵活匹配现场管路走向；泵头后端通过止口结构与托架紧固衔接，电机动力经泵轴传入叶轮完成做功；进口统一水平布置，从传动端观察均为顺时针旋转，安装基准、密封接口、托架连接尺寸通用度高，备件互换性较强。

二、泵头核心部件结构与功能详解

1. 叶轮：闭式5叶片叶轮，轮毂、前后盖板、弯曲耐磨叶片一体成型，轮毂通过平键锁紧泵轴传递扭矩；前后盖板外缘设置背叶片，依靠离心力甩离细颗粒矿浆，阻挡杂质侵入轴封区域，降低填料、轴套磨损速率，同时平衡轴向力，减轻轴承负载。

HP叶轮叶片偏宽厚、流道适中，兼顾流量与耐磨；叶轮流道开度更大、叶片间距更宽，允许通过粒径更大的块状物料。材质可按需选配：粗颗粒冲击工况用 Cr26/Cr27Mo 高铬合金，黏性易结垢浆液搭配耐纳特橡胶包覆叶轮，细颗粒研磨工况选用聚氨酯叶轮。

2.护套（蜗壳内衬）：导流稳压构件护套嵌装于泵体内部，蜗牛形蜗壳流线引导叶轮甩出的高速浆体，通过截面逐级扩大把动能转化为静压能，推动物料沿管路外送。HP 护套蜗壳曲率紧凑，适合中等浓度常规矿浆；HP 护套通流截面加宽、局部加厚，抵御大块颗粒撞击冲刷的能力更强，适配高浓度、大粒径工矿。护套与前后护板合围完整水力腔体，为易损耗件，可成套替换。

3.前护板、后护板：间隙调控防护件前护板贴近进料口、后护板靠近密封端，二者夹持护套，精准限定叶轮轴向间隙：间隙偏大易引发介质回流、扬程下跌、效率衰减；间隙过小会出现叶轮剐蹭护板、发热异响故障，运维时可依托托架调节螺栓微调间隙。后护板配合叶轮背叶片隔离浆体与填料箱，前护板优化入口流场、降低进料涡流；护板材质必须与叶轮、护套保持一致，避免软硬材质混搭造成局部偏磨。

4.泵体、泵盖：承压外层壳体泵体为下半壳体、泵盖为上半壳体，中分面加装密封垫防渗漏，外壁预留进出口法兰、托架连接止口；即便内层过流件磨穿，厚实的外层壳体仍可短期承压运行，避免突发漏浆停产。HP 机型壳体壁厚承压上限更高，可多级串联长距离输送高压矿浆。

5. 轴封集成结构,支持三类主流密封形式：

①填料密封：结构简单、造价低，通入轴封清水冲洗杂质，常规工况使用多；

②副叶轮 + 填料组合密封：依托背叶片离心减压，适配不允许清水稀释物料的工况；

③机械密封：密封严密、无稀释水，用于洁净细浆输送场景。

密封组件统一布置在泵盖填料箱内，隔离水力腔与轴承腔，杜绝浆体侵蚀润滑油脂。
